В соответствии с действующими стандартами кирпич выпускают обыкновенный размером 250 х 120 х х 65 мм; реже производится утолщенный — 250 х 120 х 88 мм и модульный — 288 х 138 х 65 мм. Поскольку масса одного кирпича не должна превышать 4,3 кг, то утолщенный и модульный кирпичи обычно делают с пустотами; кирпич полусухого прессования также производится с пустотами (но пустоты в нем конические и несквозные) ( 5.2, б). Приняты следующие названия граней кирпича ( 5.2, а): большая

—        постель 1, боковая длинная — ложок 2, торцовая — тычок 3.

Плотность обыкновенного полнотелого керамического кирпича

—        1600… 1800 кг/м3; пористость — 28..„35 %; водопоглощение не менее 8 %.


Основная характеристика качества кирпича — марка по прочности, определяемая по результатам испытания кирпича на сжатие и изгиб» Установлено 8 марок: от 75 до 300 ( 5.1).

По морозостойкости для кирпича установлены четыре марки: F15, F25; F35 и F50. При оценке морозостойкости испытания на «замораживание — оттаивание» проводят до появления внешних повреждений (трещин, отколов, шелушения поверхности), не допускаемых стандартом.

Стандарт допускает довольно большие отклонения в размерах и форме кирпича, которые объясняются большой и неравномерной усадкой кирпича в процессе изготовления. Кирпич считается удовлетворяющим стандарту, если отклонения по размерам и форме не превышают:

по длине ± 5 мм, ширине ± 4 мм, толщине ± 3 мм; непрямолинейность граней и ребер, не более: по постели — 3 мм, по ложку — 4 мм;

сквозные трещины на ложковой и тычковой гранях — не более одной при протяженности ее по постели не более 30 мм;

отбитости и притупленности ребер и углов — не более двух глубиной более 5 мм и длиной 10..Л5 мм.

Обыкновенный керамический кирпич благодаря достаточно высоким показателям физико-механических свойств и долговечности широко применяют в современном строительстве для кладки наружных и внутренних стен зданий, фундаментов, дымовых труб и других конструкций.

Кирпич полусухого прессования нельзя применять для кладки цоколей, фундаментов и наружных стен влажных помещений.


На складах кирпич хранят в штабелях высотой до 1,6 м, уложенным на ребро (ложковую грань).

При механизированной погрузке, разгрузке и транспортировании используют деревометаллические поддоны, на которые кирпич укладывают на ребро с перевязкой или «в елочку» (с наклоном в 45° к центру пакета). Чтобы уложить кирпич «елочкой», к торцам поддона прибивают треугольные бруски. Благодаря такой укладке пакеты с кирпичом можно перевозить на обычных автомобилях без дополнительных креплений. Погрузку, разгрузку и подачу пакетов на рабочее место выполняют с применением специальных футляров. Без поддонов кирпич перевозят уложенным в штабель с перевязкой; транспортирование навалом запрещается, так как при этом много кирпича бьется.



www.bibliotekar.ru

Состав, производство и виды керамического кирпича

Производство кирпича, несмотря на кажущуюся свою простоту, считается сложным технологическим процессом, проходящим в несколько этапов. На сегодняшний день распространенными можно считать две технологии изготовления керамического кирпича.

  1. Пластинчатый метод. Отдельные кирпичи формируются из приготовленной глиняной массы, содержание воды в которой составляет примерно 17-30%. Далее сформированные отдельные кирпичи подвергают сушке в специальной камере или в затененном месте. В завершение кирпич обжигается в печах, после чего отправляется для хранения на склад или отгружается покупателям.

  2. Технология полусухого прессования. Содержание воды в глиняной массе в этом случае не превышает 8-10 %. Кирпичный блок формируется методом прессования под высоким давлением (около 15 МПа). В отличие от первого способа сырье — глина — сперва измельчается до порошкообразного состояния, из которого затем путем прессования формируются отдельные кирпичи. Преимуществом этого способа является сокращенное время сушки или полное отсутствие этого этапа в технологическом процессе производства кирпича таким способом.

Производство керамического кирпича должно осуществляться при полном соответствии со стандартами ГОСТ 7484-78 и ГОСТ 530-95. Для замешивания глиняной массы применяются специальные механизмы: глиномялки, вальцы и бегуны. Формирование отдельных кирпичных блоков осуществляется на высокопроизводительных ленточных прессах. А применение вибростендов позволяет исключить образование нежелательных полостей и обеспечить однородную структуру готовых кирпичных блоков.

Необходимо учитывать, что произведенный в разных регионах кирпич даже одного вида будет иметь несколько различные характеристики. Это объясняется тем, что исходное сырье — глина — в разных местах имеет разный химический состав.


Для сушки сырого кирпича могут использоваться либо камерный, либо туннельный метод. При камерном способе сырые кирпичи помещаются в специальное помещение, в котором температура и влажность меняются по определенной заранее программе. При камерной сушке сырой кирпич пропускается через определенные зоны, в которых поддерживаются различные микроклиматические параметры.

Обжиг керамического кирпича осуществляется в специальных печах при неукоснительном соблюдении определенных условий. Температура обжига выбирается в зависимости от используемого глиняного состава. Обычно она находится в пределах 950-1050 градусов Цельсия. Продолжительность обжига кирпича выбирается таким образом, чтобы в результате стекловидная фаза во всей структуре изделия составляла не менее 8-10%. В этом случае можно будет гарантировать высокую механическую прочность керамического кирпича, которая считается его наиболее важной характеристикой. Как результат, все здания, построенные из кирпича, могут простоять не один век.

Кирпич изготавливается из мелкофракционной глины, добываемой в карьерах открытым способом посредством роторной или одноковшовой экскаваторной техники. Добиться нужного качества кирпичей можно лишь при использовании материалов с однородным минеральным составом. Заводы, изготавливающие и реализующие кирпичную продукцию, зачастую возводятся в непосредственной близости от глиняных месторождений. Это позволяет минимизировать транспортные издержки и гарантировать бесперебойную поставку на завод качественного сырья.


Керамический кирпич разделяют на виды в зависимости от назначения на рядовой, лицевой(облицовочный) и специальный (огнеупорный, шамотный). Можно также упомянуть так называемый реставрационный кирпич. Он, как понятно из его наименования, применяется при выполнении реставрационных работ на старинных объектах архитектуры. Его изготавливают на заказ, поскольку в те времена использовались иные технологии производства кирпичей, а также не было общепринятых стандартов на размеры.Где купить керамический кирпич Сколько стоит керамический кирпич

В свою очередь лицевой кирпич также бывает нескольких типов:

  • фасадный;
  • фасонный;
  • фигурный;
  • ангобированный;
  • глазурованный.

Помимо этого, керамический кирпич может быть полнотелым или пустотелым, а его боковые поверхности — гладкими или рифлеными. Нередко кирпич одного вида сочетает в себе сразу несколько различных признаков. Например, рядовой кирпич бывает как полнотелым, так и иметь полости. Для кладки каминов или печей используется огнестойкий (шамотный) кирпич, а его разновидность — клинкерный кирпич — используется для мощения пешеходных дорожек и дворовых территорий.

Плотность керамического кирпича

Внутренняя структура кирпича оказывает непосредственное влияние на его технические характеристики и физико-химические свойства. Например, важным параметром является плотность таких изделий.Свойства кирпичаВ зависимости от плотности керамических кирпичей их принято делить на классы, обозначаемые числовым значением в диапазоне от 0,8 до 2,4. Данные показатели характеризуют вес 1 куб. метра стройматериала в тоннах. Такое деление на классы, а всего их шесть, значительно упрощает делопроизводство с строительном бизнесе.

Помимо этого, знание класса используемых кирпичных изделий имеет важное значение для проектных расчетов, определения максимальных нагрузок на фундамент и несущие конструкции возводимых строений. Высокая механическая прочность кирпичей достигается благодаря их однородной структуре. Но по этой же причине они обладают неудовлетворительными теплоизоляционными свойствами, поэтому при использовании монолитного кирпича необходимо предпринимать меры по дополнительному утеплению стен.

Пустотелый кирпич


Уменьшению массы кирпича и повышению его теплоизоляционных свойств способствует наличие в нем пустот различной формы в зависимости от предусмотренной технологии (круглые, прямоугольные и щелеобразные). При этом пустоты в изделии могут быть расположены вертикально или горизонтально, а также быть сквозными или глухими. Полости могут иметь как рядовой, так и облицовочный кирпич.

Направление полостей в теле кирпича относительно плоскости нагрузки в значительной степени влияет на механическую прочность изделия. Кирпич, в котором пустоты имеют горизонтальное направление, недопустимо использовать для кладки несущих стен, поскольку высока вероятность их разрушения под весом самих строительных конструкций. Достоинством пустотелых кирпичей является существенная экономия сырья (до 13%), что позволяет удешевить их производство. К тому же, их использование, например, для сооружения межкомнатных перегородок позволяет снизить нагрузку на межэтажные перекрытия и на весь фундамент в целом.

Повысить теплоизоляционные характеристики кирпичей можно за счет придания им пористой структуры.


этой целью в глиняную смесь добавляют шихту: опилки, торф, мелконарезанную солому. В процессе обжига эти добавки выгорают и в теле кирпича остаются заполненные воздухом поры. Их присутствие положительно сказывается на теплопроводных свойствах готового изделия. Стены, сложенные из пористого кирпича, при одинаковых требованиях к теплоизоляции заметно тоньше такой же стены из монолитного кирпича.Пустотелый кирпич фото купить Пустотелый кирпич

Теплопроводные свойства керамического кирпича

Внутренняя структура кирпичных изделий непосредственным образом влияет на их физические свойства. При этом теплосберегающие характеристики кирпича определяются коэффициентом теплопроводности. Он обозначает, сколько тепла потребуется для изменения температуры воздуха на 1 градус Цельсия при толщине кирпичных стен в 1 метр. Этот коэффициент обязательно используется при проектировании зданий для расчета толщины наружных стен с целью обеспечения желаемых показателей теплосбережения.


Характеристики Пустотелого кирпича

Плотность керамических изделий и их теплозащитные свойства имеют непосредственную зависимость между собой.

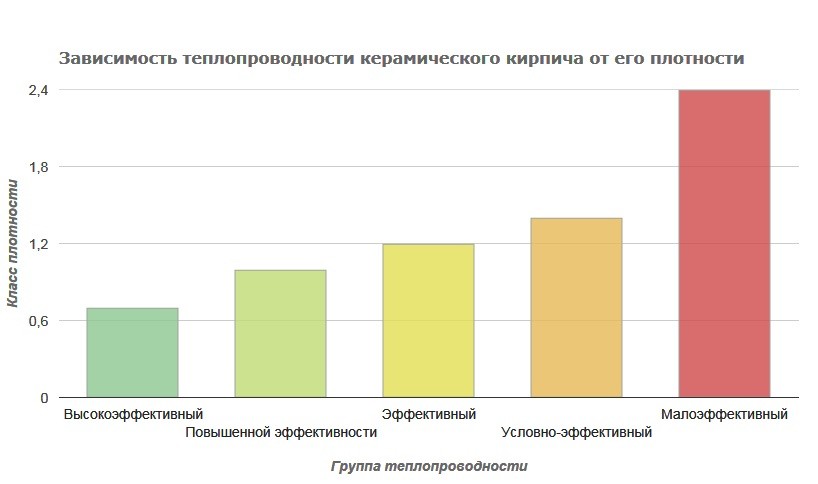

Принято делить керамические кирпичи на пять групп согласно их коэффициенту теплопроводности.

Полнотелый кирпич, обладающий высокой теплопроводностью, традиционно применяется для сооружения несущих стен зданий и прочих несущих конструкций. Стены, выложенные таким кирпичом, в обязательном порядке требуют дополнительного утепления, чтобы снизить присущие им значительные теплопотери. В то же время изделия, имеющие пустоты и щели, позволяют значительно уменьшить толщину стен малоэтажных зданий, а также межкомнатных перегородок. Присутствие воздушных пор в значительной степени уменьшает теплопотери через стены.

Поглощение влаги кирпичом

Поры, присутствующие в теле кирпича, содействуют проникновению влаги и водяных паров в керамические изделия. На коэффициент поглощения существенное влияние оказывает плотность керамического кирпича, а также многие другие факторы. У полнотелого кирпича этот показатель составляет максимум 14%, что положительным образом отражается на прочности и теплозащитных свойствах таких изделий.


Степень проникновения влаги в структуру керамического изделия также значительно зависит от стабильности отопления. В случае снижения внутренней температуры до уровня наружного воздуха происходит активное проникновение влаги в пористую структуру кирпичей. А при замерзании она кристаллизуется, в результате чего в кирпичных изделиях появляются микротрещины. Со временем это приводит к разрушению кирпичной кладки.

Паропроницаемость кирпича

В жилых помещениях всегда наблюдается повышенная влажность воздуха, что непосредственным образом связанно с жизнедеятельностью человека. Кирпичная кладка стен способна активно впитывать и отдавать водяные пары во внешнюю среду, способствуя формированию и поддержанию необходимого микроклимата во внутренних помещениях. Для керамического кирпича этот параметр примерно равен 0,14 — 0,17 Мг/(м*ч*Па), чего оказывается вполне достаточно для обеспечения комфортных условий в жилых помещениях.Дом из керамического кирпича фото

Для оценки паропроницаемости любого материала используют специальный коэффициент, который характеризует плотность проникающего пара сквозь поверхность в 1 кв. метр за 1 час.

Морозостойкость

Кирпич повсеместно применяется для сооружения различных зданий в самых разнообразных климатических зонах. В том числе в тех регионах, где регулярно наблюдаются отрицательные температуры воздуха. Устойчивость любого материала к действию низких температур принято называть морозостойкостью. По существующему стандарту этот показатель выражается в циклах, то есть имеется в виду количестве лет, в течение которых кирпичная стена может простоять, сохраняя все необходимые эксплуатационные характеристики.

Морозостойкость керамических кирпичей принято указывать в следующем виде: от 50F до 100F. Соответственно, речь идет о количестве лет (50 — 100) эксплуатации здания при условии качественно выполненной кладки и стабильного отопления в зимние месяцы. Керамический кирпич заслуженно считается материалом, отличающимся высокой стойкостью к внешним воздействиям и сильным изменениям температуры окружающей среды. Кирпичные здания способны простоять много десятилетий даже в крайне суровых условиях северных широт, на которые приходится значительная часть нашей страны.

Огнестойкость

Весьма важной характеристикой любого строительного материала считается его пожаробезопасность. Под этой характеристикой понимают свойство материалов сопротивляться воздействию очень высоких температур, а также открытого огня. Керамический кирпич справедливо считается абсолютно негорючим строительным материалом, а вот его огнестойкость определяется видом изделия. То есть имеется в виду время, в течение которого материал будет способен сохранять свои характеристики и целостность при воздействии открытого пламени.

По сравнению с другими материалами, широко используемыми в строительстве зданий, керамический кирпич выгодно отличается высшей степенью огнестойкости. Он в состоянии выдержать прямое воздействие огня в течение целых пяти часов. Если привести для сравнения огнестойкость других материалов, то, например, сегодня также широко распространенные железобетонные конструкции в состоянии выдержать действие пламени всего лишь не более двух часов, а металлические конструкции — и вовсе менее получаса. Также очень важным показателем является максимальная температура, которой способен противостоять тот или иной строительный материал без ощутимых последствий для себя. Так, рядовой кирпич выдерживает до 1400 градусов Цельсия, а шамотный и клинкерный — более 1600 градусов.

Звукоизоляционные свойства

Керамический кирпич в состоянии хорошо поглощать звуковые волны в широком частотном диапазоне. Способность кирпича поглощать звуки отвечает требованиям СНиП 23-03-2003, а помимо этого ГОСТ 12.1.023-80, ГОСТ 27296-87, ГОСТ 30691-2001, ГОСТ 31295.2-2005 и ГОСТ Р 53187-2008. Поэтому стены из керамического кирпича отлично справляются с поглощением уличного шума, обеспечивая комфорт во внутренних помещениях.

Благодаря этому керамический кирпич рекомендуется использовать при возведении жилых, офисных и промышленных зданий. Также кирпичи можно использовать для сооружения звукоизолирующих перегородок, акустических экранов и шумоизолированных кабин для мониторинга и дистанционного управления различными технологическими процессами на производственных предприятиях.Стены из керамического кирпича тестирование керамического кирпича

Звукоизоляционные свойства керамического кирпича необходимо учитывать при выполнении акустических расчетов строений и отдельных помещений. Также при этом необходимо принимать во внимание уровень звуковой мощности и положение источников звука. Лучшими звукоизоляционными характеристиками обладают стены из пустотелого кирпича, чем сооружения, выполненные из монолитных по структуре изделий.

Тем не менее, только увеличивать толщину кирпичных для достижения необходимых показателей звукоизоляции малоэффективно, поскольку удвоение толщины стен позволит улучшить степень звукоизоляции лишь на несколько децибел. Поэтому для решения проблем со звукоизоляцией рекомендуется использовать другие, более эффективные с этой точки зрения материалы.

Экологичность керамического кирпича

В последние годы теме экологичности используемых в строительной отрасли материалов уделяется очень большое внимание, поскольку это оказывает непосредственное воздействие на здоровье и самочувствие людей, а также на окружающую среду. При производстве керамических кирпичей применяется исключительно лишь природное сырье: глина и вода. Используемые при производстве пористого кирпича материалы (опилки, солома, торф) также являются абсолютно безопасными для человека. В процессе эксплуатации жилых и производственных зданий кирпич не выделяет каких-либо опасных для человека веществ, что является еще одним положительным качеством этого строительного материала, благодаря которому остается по-прежнему востребованным сегодня.

Поэтому керамический кирпич рекомендуется использовать для постройки любых видов зданий:

  • жилых домов любой этажности;
  • помещений предприятий общественного питания;
  • детских садов, школ, больниц;
  • производственных помещений.

теплопроводность керамического кирпича

По показателям экологичности керамический кирпич стоит в одном ряду с такими востребованными строительными материалами как природный камень и натуральная древесина. Использование керамического кирпича и этих двух материалов позволяет создать оптимально подходящую жилую среду для безопасного обитания взрослых и детей.

Размеры и точность геометрических форм

Сегодня производителями предлагается широкий ассортимент кирпича самых различных видов и форм. По типоразмеру принято выделять 5 стандартных видов керамического кирпича:

  • одинарный или нормальный;
  • утолщенный;
  • одинарный модульный;
  • «Евро»;
  • утолщенный с горизонтальными сквозными полостями.

Размеры керамических кирпичей должны строго отвечать требованиям национального стандарта ГОСТ 530-2007, соответствующему, в свою очередь, европейскому ЕН 771-1:2003.

Согласно этим стандартам определяются максимально допустимые отклонения от номинальных размеров керамических кирпичей, которые могут себе позволить производители. Точнее говоря, длина кирпича не должна разниться с эталонным показателем более чем на 4 мм, ширина — на 3 мм, а толщина кирпичного блока — на 2 мм. В отношении угла между перпендикулярными плоскостями готового изделия допустимое отклонение не может превышать 3 мм. Столь высокие требования к точности керамических кирпичей значительно упрощают проектирование зданий, а также делают возможным строительство крупных объектов с минимальными отклонениями.

Возможно изготовление керамических кирпичей с нестандартными номинальными размерами. Как правило, это происходит при поступлении специального заказа после обсуждения всех параметров таких изделий между производителем и заказчиком. Но и в этом случае все отмеченные выше требования к точности линейных размеров и геометрической формы должны соблюдаться производителем керамических кирпичей неукоснительно.

Специальные разновидности керамического кирпича

Керамический кирпич может использоваться при строительстве сооружений и конструкций различного предназначения. Но для кладки печных топок, каминов и камер сгорания любой кирпич не подойдет, поскольку для этих целей необходимо применять специальные огнеупорные виды кирпичей. Также особый вид керамических изделий находит применение при мощении пешеходных дорожек в парках и дворовых территорий загородных домов. В каждом случае специальные виды кирпичей должны соответствовать определенным требованиям. Использование же обычного кирпича в этих целях приведет к довольно скорому разрушению таких конструкций.

Огнеупорный кирпич

Огнеупорный (он же шамотный) кирпич способен стойко переносить продолжительное воздействие высоких температур (до 800 градусов Цельсия) и открытого огня без потери своих рабочих характеристик, не разрушаясь от этого. Для этого при его производстве в состав формовочного раствора добавляется до 70% особой тугоплавкой глины, благодаря которой при эксплуатации изделие не разрушается в процессе многих циклов нагревания и остывания.

Существует несколько сортов огнеупорных керамических кирпичей, отличающихся своей рабочей температурой и стойкостью к различным внешним факторам:

  • кварцевый кирпич, используемый при кладке сводов печей, которые выполняют отражающую функцию;
  • шамотный кирпич, самый востребованный вид огнеупорного кирпича, повсеместно применяемый при кладке печей и каминов;
  • углеродистый кирпич, содержащий прессованный графит и применяемый в промышленности при сооружении домен;
  • основной, для изготовления которого используются магнезиально-известковые составы, применяется при сооружении плавильных печей.

Характеристики керамического кирпича

Клинкерный кирпич

Для облицовки цокольных этажей и фасадов зданий, мощения пешеходных дорожек и полов во внутренних производственных помещениях применяется клинкерный кирпич. Этот вид керамического кирпича характеризуется высокими показателями механической прочности, морозоустойчивости и износостойкости. Такие изделия с легкостью могут выдерживать до 50 циклов охлаждения до очень низких температур и последующего нагрева. Высокая плотность и предъявляемые к этому виду керамических кирпичей повышенные требования позволяют гарантировать марку прочности не менее М400.

Клинкерный кирпич

Транспортировка и хранение керамического кирпича

Для перевозки керамического кирпича при соблюдении необходимых правил можно задействовать любые виды транспорта: наземный, водный, воздушный. С целью удобства транспортировки и сохранения целостности керамические кирпичи перевозят на стандартных поддонах, которые имеют строго определенные размеры. Для доставки кирпичей на поддонах к месту строительства необходимо использовать бортовые грузовые машины. Как правило, в кузов устанавливается не более одного ряда поддонов по высоте, но при условии надежного крепления можно грузить два поддона по высоте. Необходимо только следить, чтобы погруженные поддоны при транспортировке не смещались, рискуя выпасть из кузова.

В ходе перевозки необходимо выбирать скорость передвижения с учетом качества дорожного покрытия. Понятное дело, на дороге, изобилующей ямами и ухабами, скорость движения автотранспорта должна быть минимальной, чтобы не допустить срыва креплений и смещения кирпичей в поддонах.

Перевозить керамические кирпичи навалом, а затем сбрасывать их на грунт не рекомендуется, поскольку в результате этого возможно повреждение до 20% от всего количества изделий. Погрузку и разгрузку кирпичей на поддонах осуществляют с помощью грузоподъемных кранов, которые прошли испытания и соответствуют массе поднимаемых грузов. При отсутствии такой возможности приходится выполнять эти работы ручным способом, на что может уходить довольно много времени. Для безопасности людей они должны быть обеспеченны перчатками или рукавицами.

При необходимости длительного хранения керамического кирпича его помещают под навес на площадку с твердым ровным покрытием, очищенную от посторонних предметов или мусора, а зимой — от снежных заносов. Чтобы при складировании исключить вероятность повреждения кирпичей, поддоны нужно устанавливать с небольшим расстоянием между ними (10-15 см). Кирпичи в поддонах могут размещаться в один ряд или даже в несколько ярусов. Также их можно хранить в штабелях, складывая непосредственно на твердое покрытие. Погрузку и разгрузку керамического кирпича можно выполнять как механизированным способом, так и вручную. В любом случае важно соблюдать все положенные правила и меры безопасности.

www.allremont59.ru

Материал для производства

Кирпичи производят из природного материала — глины. Она представляет собой осадочную горную породу с размером частиц до 0,01 мм. Основная особенность глины — ее пластичность. Благодаря этому она издревле использовалась для изготовления кухонной утвари, предметов обихода и строительства.

Принцип изготовления за много веков практически не изменился, усовершенствовались лишь технологии производства. Сначала пластичную глинистую основу помещают в экструдер, откуда под давлением выходит длинная заготовка, которую впоследствии нарезают на отдельные фрагменты — будущие кирпичи. Затем еще сырые куски глины поступают в цех сушки, где из них удаляется лишняя влага. Окончательные свойства придает следующий технологический процесс — обжиг. Он производится при высокой температуре, позволяя окончательно удалить остатки воды и изменить структуру материала. Глинистые минералы спекаются между собой, образовывая «скелет» кирпича.

Существует множество различных способов укладки. В зависимости от расположения отдельных элементов определяется не только внешний вид стены, но и расход материала на 1 м2, толщина и устойчивость перегородок. Минимальный расход на стену толщиной 2 кирпича составляет немного больше 60 шт./м2, тогда как максимальное значение этого параметра — 80 шт./м2 (рис. 1).

Виды керамических кирпичей

В зависимости от возлагаемых на него функций кирпич может быть двух видов:

  • рядовой;
  • лицевой.

Рядовой используется в качестве основного строительного материала тех частей сооружений, которые будут скрыты с вида облицовочными материалами или лицевым кирпичом. Лицевой строительный материал предназначается для создания красивого вида поверхности стены. Он может иметь различные окраску и текстуру поверхности. Помимо этого, к лицевому кирпичу выдвигаются повышенные требования надежности, ведь он призван стать первой преградой на пути холода, влаги и мороза в ваш дом.

Для экономии такого дорогостоящего материала внутренний слой стены делают из обычного (рядового) кирпича, а внешний — из лицевого. Благодаря широкому ассортименту расцветок, фактур и форм будет очень легко выбрать облицовочный керамический кирпич, который подойдет именно вашему дому.

В зависимости от наличия или отсутствия внутренних пустот, повышающих теплоизоляционные свойства материала, кирпичи могут быть пустотелыми или полнотелыми. Каждый из этих типов строительного материала имеет свои преимущества и недостатки. Например, полнотелый кирпич достаточно тяжел и слабо удерживает тепло, но отличается высокой надежностью. Его можно обрабатывать и придавать разную форму. Пустотелые изделия имеют высокие теплоизоляционные свойства и небольшой вес. Они относятся к самым популярным строительным материалам, хотя и имеют достаточно высокую стоимость.

Еще один тип кирпича — клинкерный. Особенность его производства состоит в том, что изготовляют его из особого сорта глины и обжигают при очень высокой температуре — 1200° С. Это обеспечивает ему следующие свойства:

  • высокую прочность;
  • практически нулевое водопоглощение;
  • стойкость к перепадам температур.

Клинкер, в силу своей высокой стоимости, используется в качестве облицовочного материала. Из него составляют внешний слой стены либо оформляют отдельные фрагменты кладки.

Технические характеристики керамических кирпичей

Главные технические характеристики, которыми выражаются основные свойства кирпичей, следующие:

  1. Устойчивость к замерзанию. Данный параметр показывает, сколько циклов полной заморозки и разморозки способен выдержать строительный материал без появления нарушений структуры и внешнего вида. В зависимости от морозостойкости промышленностью производятся такие марки кирпича, как F15, F35, F100 и т. д. Цифра индекса означает количество циклов замораживания и размораживания. В нашем климате рекомендуется использовать материал с индексом морозоустойчивости не ниже 35.
  2. Прочность. Базовый параметр, от которого зависят максимально допустимая высота здания и его надежность. Прочность определяется в лабораторных условиях, в результате чего материал маркируется как М75, М125, М150, М300, где число означает нагрузку в килограммах на см2, которую выдерживает кирпич.
  3. Плотность (удельный вес). Зависит от вида используемой в производстве глины, наличия пустот и степени обжига кирпича. По плотности можно судить о приблизительных теплоизоляционных характеристиках материала: чем она ниже, тем больше воздуха содержит кирпич, что означает надежную защиту от проникновения холода.
  4. Пористость. Поры могут быть не только большими (в виде пустот), но и маленькими и незаметными, но в то же время заметно влиять на характеристики кирпича. В некоторые виды такого строительного материала при производстве добавляют специальные горючие компоненты, например, древесные опилки. При выжиге они полностью выгорают, оставляя на своем месте небольшие поры.
  5. Модуль упругости — физический показатель, определяющий сопротивление кирпича к деформациям, имеющим место при его использовании.

Особенности керамических кирпичей, которые выделяют их среди всех остальных видов строительных материалов, состоят в высокой прочности, пористости и устойчивости к замерзанию, в то время как плотность материала довольно низкая. Все перечисленные выше свойства данного строительного материала определяют его применение. В первую очередь керамические кирпичи используются для возведения внешних и внутренних стен жилых домов, дач, бань, гаражей и т. п. Кирпичи со специальными огнеупорными добавками применяют для возведения печей в домах и банях, дымоходов.

Преимущества и недостатки

Как и любой другой строительный материал, керамический кирпич обладает определенными преимуществами и недостатками. К преимуществам относятся:

  1. Высокая прочность и устойчивость к факторам внешней среды. Особо высокими параметрами отличается клинкерный кирпич, который, благодаря его надежности, используют даже в качестве брусчатки.
  2. Отличные показатели звукопоглощения и теплоизоляции. Это достигается за счет наличия внутренних пустот, в которых находится воздух. Это надежный и бесплатный изоляционный материал.
  3. Слабое поглощение влаги. Материал имеет очень плотную структуру, которая препятствует проникновению влаги в любой форме. Обычный рядовой кирпич сохраняет данный параметр на уровне 13-14%, клинкерный — 1-3%. От влагопоглощения напрямую зависит и морозоустойчивость, ведь, если вода не попадает во внутреннюю структуру материала, при замерзании не будут происходить разрушения.
  4. Высокая экологичность. Кирпич относится к материалам с практически нулевым выбросом вредных веществ в окружающее пространство. Единственное исключение — кирпичи с использованием красителей, но производители стараются применять исключительно безопасные вещества, повышая тем самым экологические свойства строительного материала.

Следует упомянуть про незначительные недостатки такого строительного материала. Как и любые другие изделия высокого качества, керамический кирпич отличается довольно высокой ценой. Как альтернативу ему часто используют дешевый силикатный кирпич, но его характеристики значительно хуже. Еще один недостаток кроется в структуре материала: из-за наличия микроскопических пор сквозь кирпичи со временем начинают проступать солевые выцветы, исходящие из цементного раствора. Они немного портят внешний вид кирпичей, но легко убираются раствором лимонной кислоты либо 5%-й соляной кислотой.

Заключение по теме

Такой уникальный строительный материал, как керамический кирпич, отлично выполняет все возложенные на него функции. Он подходит для возведения высоких многоквартирных домов, частных дач, бань, гаражей и т. п. Широкий выбор расцветок, форм и размеров такого строительного материала позволяет воплотить в реальность любую дизайнерскую идею.

При покупке керамического кирпича обязательно обращайте внимание на его характеристики: морозоустойчивость должна быть не ниже 35, чем данный показатель выше, тем лучше.

Обязательно поинтересуйтесь индексом прочности, особенно если планируете возведение довольно высокого строения. Остальные характеристики определяются вашим вкусом и размером бюджета.

При строительстве используйте только качественный и правильно подготовленный цементный раствор — от него и характеристик кирпича зависят общая надежность кладки и срок эксплуатации вашего дома.

1pokirpichu.ru

Кратко о керамическом кирпиче

Современные керамические кирпичи имеют размер, равный 250*120*65 мм. Помимо изделий данных габаритов, допускается выпуск полуторных, двойных и так называемых евро-кирпичей. Утолщенное изделие отличается толщиной, равной 88 мм, у двойного она составляет 138 мм. А вот евро-кирпич имеет габариты в 25*6,6*8,8 см.

На заметку! В соответствии с ГОСТ, допускается изготовление и последующая реализация изделий, имеющих отклонения, не превышающие, как правило, 4-х мм. Это связано с тем, что идеального соответствия требуемому размеру добиться сравнительно трудно. Дело в том, что в процессе обжига происходит усадка, уровень которой напрямую зависит от сорта используемой глины.

Вес изделий может варьироваться в промежутке от 3, 5 до 4-х кг. Зависит он от прочности, плотности материала — и, разумеется, его пустотности.

Современные технологии позволяют выпускать изделия облегченные, отличающиеся неплохими показателями прочности при условии небольшого веса. Своими руками произвести такие кирпичи крайне сложно, так как процесс формовки – не прост.

Вес кирпичей
Вес кирпичей

Теперь немного о видах. Если говорить о качестве обжига и его продолжительности, то данный процесс во многом определяет результат производства.

Рассмотрим, какие основные разновидности изделий выжженого кирпича существуют:

  • Кирпич, обладающий относительно насыщенным красным цветом, обожжен лучше остальных видов. Он наименее хрупкий. Применяются такие изделия при строительстве практически любых конструкций, в зависимости от их значений прочности.
Кирпич красный
Кирпич красный
  • А вот кирпичи, имеющие бледный цвет (их еще называют алыми), являются практически полной противоположностью вышеописанным. Они очень боятся механического воздействия, влага для них губительна, а качество обжига оставляет желать лучшего. Применять его можно, например, поместив в середину кладки – для забутовки. Также допускается использование при устройстве комнатной печи.
Кирпич, прошедший некачественный обжиг
Кирпич, прошедший некачественный обжиг
  • Кирпич-железняк – это фактически пережженный кирпич. Он обладает темно-красным неравномерным по всей поверхности цветом. Он достаточно водоустойчив, поэтому может быть использован при укладке, например, трубы на крыше. Также его применяют при строительстве цоколя и стен подвалов.
Кирпич-железняк
Кирпич-железняк
  • Полужелезняк применяется при возведении конструкций, находящихся в сырости. Такое изделие также сравнительно прочное и не боится влаги.

Помимо вышеперечисленных разновидностей существуют и другие. Классификация керамических изделий сравнительно многогранна, и основывается на целом ряде факторов.

Так можно выделить:

  • Кирпичи пустотелые и полнотелые;
  • Рядовые и лицевые;
  • Огнеупорные (шамотный кирпич).

В отдельную группу стоит отнести клинкерные изделия, отличающиеся особой прочностью и влагоустойчивостью. Они изготавливаются из особого сорта глины, называющейся тугоплавкой.

Рассмотрим при помощи таблицы основные свойства керамического кирпича разного вида.

Клинкерный кирпич
Клинкерный кирпич

Таблица 1. Керамический кирпич: свойства изделий различного вида:

Наименование свойства Керамический кирпич полнотелый Клинкерные изделия Шамотный кирпич Облицовочный кирпич
Теплопроводность, Вт*мС 0,6-0,7 Около 1,0 0,6 0,3-0,6
Морозостойкость, циклы 15-50 50-100 15-50 35-75
Пористость 8 До 5-ти 8 6-15
Цена на изделия (категория: высокая, средняя, низкая) Средняя Высокая высокая Средняя, высокая
Плотность 1600-1900 До 2100 1700-1800 1300-1400
Кирпич шамотный
Кирпич шамотный

Обзор процесса выпуска

А теперь разберемся в том, что представляет собой технология изготовления керамического кирпича — и начнем с процесса подготовки сырья.

Подробнее о составе: подбор пропорций компонентов и процесс подготовки сырья

Сырье для производства керамического кирпича должно проходить тщательную подготовку, так как результат изготовления напрямую зависит от качества ее проведения.

Как мы уже говорили, глина разного сорта применяется для выпуска кирпича определенного вида. Давайте кратко рассмотрим, какими свойствами обладает основное сырье.

  • Глина в сухом виде достаточно хорошо впитывает влагу, а вот после намокания данное свойство исчезает — то есть, материал становится водонепроницаемым. После перемешивания глина может принимать разную форму, которая в процессе сушки сохраняется. Такая способность получила название свойства пластичности.
  • Связующая способность также имеет место быть. Дело в том, что глиняная смесь, при добавлении в нее песка, например, образует однородную массу, которая также обладает свойством пластичности. Разумеется, при увеличении количества песка пластичность снижается.
  • Глина также может быть тощей и жирной. Жирные глины являются высокопластичными и характеризуются, соответственно, наименьшим количеством примесей. Во время обжига, изделия, производимые из такой глины, легко дают трещины, именно поэтому в смесь предварительно добавляют отощающие примеси.
  • Тощая глина – материал малопластичный. Изделия, выпущенные из нее, получаются хрупкими, шероховатыми.
  • При слишком высокой температуре глина начинает плавиться. Так вот именно температура, при которой начинает происходить данный процесс, и определяет уровень огнеупорности материала.

Существуют редкие сорта глины, которые можно обжечь при крайне высокой температуре, достигающей до 1950-2000 градусов. В этом случае, для упрощения процесса, в смесь добавляют специализированные добавки. Это могут быть: окись извести, железа, магнезия.

Теперь немного о процессе заготовки глины:

  1. Заготовку рекомендуется производить осенью. Зимой проходит обработка, представляющая собой вымораживание и замачивание.
  2. Процесс вымораживания технологически не сложен. Глину закладывают в гряды определенного размера и периодически смачивают. Удачными погодными условиями для такого процесса является неустойчивая зима, когда происходит чередование оттепели и заморозков.
  3. Сколько времени занимает данный процесс? Как правило, около 3-х месяцев. Стоит отметить, что жирные глины вымораживаются дольше.
  4. Глину, которая успела хорошо выморозиться, на следующем этапе замачивают. А та глина, которой времени не хватило, предварительно подвергается измельчению.

Обратите внимание! Помимо глины и песка, смесь может содержать и химические компоненты, способные влиять на свойства готовых изделий. Ниже на фото изображен химический состав кирпича.

Химический состав
Химический состав

Некоторые варианты используемого оборудования

Оборудование для производства керамического кирпича, как правило, представляет собой автоматизированную линию, состоящую из следующего перечня машин:

  • Смеситель;
  • Подъемный и линейный транспортер;
  • Электронный дозатор;
  • Отсеивать камня;
  • Агрегаты для подачи сырья;
  • Дробитель вальцевый;
  • Пресс;
  • Истиратель фракции;
  • Печи для обжига;
  • Тяговые механизмы;
  • Вагонетки;
  • Формы для изделий;
  • Тачки и разворотные пути.
Линия производства керамических изделий
Линия производства керамических изделий

При помощи такой линии можно изготавливать до 300 м3 кирпича в смену. Как правило, производство кирпича керамического, в данном случае, полностью автоматизировано, что, соответственно, исключает ручной труд. Управление происходит, путем задания определенных параметров оператором.

Стоит такой комплект оборудования достаточно дорого, именно поэтому, используется оно только на крупных предприятиях.

Керамический кирпич может изготавливаться при помощи нескольких технологий, подробнее о которых мы поговорим ниже. Одна из них вполне позволяет производить изделия в домашних условиях. Оборудование может использоваться стационарного типа, также могут быть применены мини-установки.

Оба варианта предполагают преобладание ручного труда в большей или меньшей степени. Разумеется, мини-установка автоматизирована минимально, да и комплектация оставляет желать лучшего. Стоимость ее при этом достаточно бюджетная.

Мини-завод по производству кирпича керамического
Мини-завод по производству кирпича керамического

Стационарный тип, в большинстве случаев, включает в себя следующее оборудование:

  1. Установка формирования;
  2. Дробилка;
  3. Бетономешалка;
  4. Компрессор;
  5. Подъемник;
  6. Приемный и выходной бункер;
  7. Грохотка.

Видео в этой статье: «Технология производства керамического кирпича: обзор оборудования» наглядно продемонстрирует принцип работы некоторых линий.

Технологии производства: поэтапное описание процесса

Изготовление керамического кирпича может производиться посредством двух основных технологий: пластическим способом и методом сухого (полусухого) прессования.

Производство рядового керамического кирпича и лицевого практически ничем не отличается. Основное различие заключается лишь в требованиях к данным изделиям, изложенных в ГОСТ.

Способ пластического формования предполагает возможность изготовления как полнотелых, так и пустотелых изделий.

Инструкция выглядит так:

  • Первый этап предполагает подготовку глины.
  • Полученный в результате порошок увлажняют и перемешивают.
  • Во время перемешивания в смесь добавляют необходимые ингредиенты в виде добавок.
  • Далее происходит формовка единого пласта, который разрезается на нужные типоразмеры.
  • Полученный кирпич-сырец просушивают с целью избавления от излишков влаги. В итоге ее содержание не должно превышать 9-12%.
  • В завершение производят обжиг изделий. Они помещаются в специальную печь. Температуру поднимают постепенно. А после поддержания ее на уровне примерно в 800 градусов также плавно снижают.

Метод полусухого (сухого) формования представляет собой следующее:

  1. Первым делом производится, опять же, выбор глиняной массы.
  2. Материал дробят и помещают в сушилку.
  3. Третьим этапом станет сушка.
  4. Следом необходимо произвести повторное дробление. Это делается с целью большего измельчения. Также глину просеивают для того, чтобы крупные частицы не попали в готовую смесь.
  5. Увлажнение паром – следующий этап. Уровень его должен составить около 10-12%.
  6. Далее изделия подвергают прессованию, для этого применяется двухсторонний пресс.
  7. Если используется метод полусохого прессования, то изделия сушат повторно. Метод сухого прессования этого не требует.
  8. Завершающий этап – обжиг.

Возможен ли выпуск кирпича в домашних условиях?

Выше уже говорилось о том, что домашнее производство кирпича – возможно. Готовое изделие, разумеется, будет отличаться от заводского по определенным параметрам. Однако, при соблюдении технологии, кирпичи могут быть вполне пригодны для возведения конструкций.

Производство керамического лицевого кирпича своими руками – достаточно сложный процесс. Получить материал со столь высокими внешними показателями будет нелегко, но, при желании, попробовать можно.

Итак, вот несколько советов, которые помогут вам избежать непоправимых последствий и изготовить изделия более или менее высокого качества.

На первом этапе необходимо выбрать глину, которая не должна быть жирной. Проверить это можно посредством следующего метода:

  1. Глина растирается в порошок;
  2. Далее она помещается в воду, в которой настаивается до момента, когда песок отделится от основного материала;
  3. В завершение необходимо произвести расчет. Формула выглядит так: А=100*n/n*r. N – это высота слоя песка, а r – высота слоя воды.
  4. Итоговое значение не должно быть более 30.

После подобной проверки необходимо глину просушить. Ее стоит выложить, например, во дворе — слой не должен быть более 35-40 см. Далее изделия формуют и прессуют на мини-прессе.

Прессование кирпича на мини-прессе
Прессование кирпича на мини-прессе

Завершающим этапом станет обжиг.

Обжиг кирпича керамического в кустарных условиях
Обжиг кирпича керамического в кустарных условиях

Насколько рентабельным может быть производство кирпича из керамики?

Рентабельность производства зависит от многих фактов. Условия успешного ведения такого бизнеса будут разными для мелких предпринимателей и крупных производств. Мы же рассмотрим усредненный вариант.

Какова будет прибыль?

Что повлияет на рентабельность:

  • Разумеется, в первую очередь стоит сказать о вложениях. Чем они больше, тем больше и риски, но, одновременно с этим, при следовании бизнес-плану, возрастают и шансы, и скорость получения прибыли.
  • Стоимость сырья повлияет на себестоимость продукции и, как следствие, на розничную цену, что не может не сказаться на скорости продаж.
  • Покупательская способность в регионе – также немаловажный фактор.
  • Влияние окажут расходы на хозяйственные нужды, размеры отчислений в различные фонды;
  • Размер налогов;
  • Количество сотрудников;
  • Количество бракованных изделий;
  • Качество рекламной кампании и многое другое.
Рост динамики по производству кирпича керамического
Рост динамики по производству кирпича керамического

То есть, точные расчеты произвести не представляется возможным в случае, когда неизвестны все условия ведения бизнеса.

Как правило, при оптимистическом варианте развития событий, производство может окупиться примерно за полгода. При пессимистическом – за 1,5 – 2. Но всегда лучше ориентироваться на золотую середину во избежание разочарований.

Даже имея четкий бизнес план, полностью защитить себя от рисков никто не сможет. А они, в свою очередь, сулят дополнительные расходы.

Основные отличия самоизготовленных изделий от заводских

Основные различия сводятся к следующему:

  1. Изделия, выпущенные в домашних условиях, никем не контролируются. То есть, проверить их прочность и плотность, например, не так просто. Разумеется, проверку осуществить можно, но стоимость ее достаточно высока, что снизит, а то и вовсе исключит экономию.
  2. Материал с хорошей геометрией в домашних условиях получить сложно. То же стоит сказать и об отклонениях изделий от номинальных размеров.
  3. Внешние характеристики также будут значительно уступать изделиям, произведенным на заводе.
  4. Единственным преимуществом кустарного изготовления является цена. Как правило, многим удается снизить стоимость строительства за счет удешевления материала.
  5. При этом трудозатраты могут стать колоссальными, да и время строительства значительно увеличится.

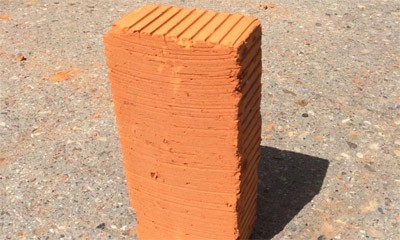

Внешний вид изделия, произведенного в домашних условиях
Внешний вид изделия, произведенного в домашних условиях

Вышеуказанное однозначно говорит о преимуществе покупки готовых изделий. Однако, если решающим для вас является цена, либо просто желание попробовать себя в качестве производителя, то вы вполне можете отдать предпочтение домашнему выпуску.

В заключение

Производство кирпича керамического – процесс не столь простой, как кажется на первый взгляд. Технология предполагает четкий контроль не только при подготовке сырья, но и на всех этапах изготовления.

iz-kirpicha.su

Кирпич керамический обыкновенный

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Adblock
detector
